TDS-9.5Hi絞盤 |
|
|
- 串激直流馬達高轉矩及轉速快
- 三段游星齒輪組結構堅固及傳動效率高
- 剎車采用雙錐面制動
- 絞盤之安裝及操作簡單,維修容易
- 旋轉式離合器可輕易將鋼索快速拖出
|
|
|
|
|
電動絞盤規格 |
線拉力:4309kgs/9500lbs |
馬達: 12V/5.2HP 24V/3.2HP |
齒輪機構: 三段傳動 |
減速比: 156:1 |
離合器: 旋轉內齒結構 |
鋼索規格: Φ8.7mm×30M |
鋼索類型: 航空鋼索 A7×19 |
索輪規格: Φ63.5mm×229mm |
|
線拉力 |
鋼索層數 |
最大拉力 |
1 |
9500lbs/4309kgs |
2 |
7800lbs/3500kgs |
3 |
6550lbs/2977kgs |
4 |
5700lbs/2578kgs |
|
電動絞盤線速度及電流(以索輪第一層鋼索為基準) |
負載 |
線速度 |
驅動電流(12V) |
驅動電流(24V) |
No Load |
59FPM/18MPM |
60 |
40 |
2000lbs/907kgs |
15.4FPM/4.7MPM |
150 |
116 |
4000lbs/1814kgs |
13.1FPM/4.0MPM |
187 |
168 |
6000lbs/2722kgs |
11.2FPM/3.4MPM |
246 |
220 |
8000lbs/3650kgs |
9.5FPM/2.9MPM |
314 |
260 |
9500lbs/4309kgs |
8.2FPM/2.5MPM |
370 |
300 |
|
|
尺寸 |
|

|
|
標準配件 |

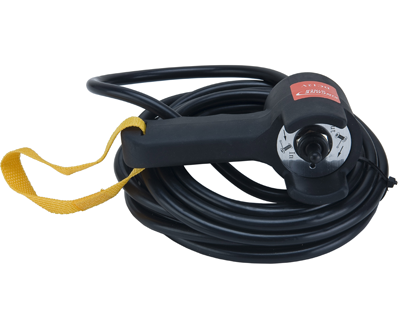

手柄控制器組 TA-0906 |
鋼索和鉤頭 |

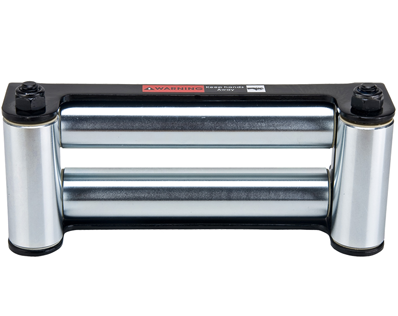

電動絞盤專用四向?qū)л? TA-0903 |
控制組 TA-0902 |
安裝用五金件組 |
拉索帶 |
|
|
包裝 |
凈重 : 44kgs |
毛重 : 46kgs |
紙箱規格 : 647×198×410 mm |
|
|
|
|
|
