KHD-10 SR液壓絞盤 |
|
|
● 絞盤運行平穩,均勻
● 離合器高低檔位快速轉換,高速度退出鋼索
● 利用機械鎖制動
● 不銹鋼固定桿,可翻轉安裝
|
|
|
|
|
液壓絞盤規格 |
線拉力:756kgs/1667lbs 4535kgs/10000lbs(LOW) |
運轉壓力: 175bar/2537psi |
最大流量: 15.9g/min(60l/min) |
減速比: FREE 1:1(HIGH) 6:1(LOW) |
尼龍繩規格: Φ10mmX27.4M |
索輪規格: Φ63.5mmX215mm |
齒輪結構: 行星 |
|
線拉力及線速度(以索輪第一層尼龍繩為基準) |
尼龍繩層數 |
最大拉力(1:1) |
線速度(1:1) |
最大拉力(6:1) |
線速度(6:1) |
1 |
1667lbs/756kgs |
124.5FPM/41MPM |
10000lbs/4535kgs |
21.3FPM/6.5MPM |
2 |
1389lbs/630kgs |
161FPM/49MPM |
8320lbs/3770kgs |
26.2FPM/8MPM |
3 |
1212lbs/550kgs |
183.7FPM/56MPM |
7120lbs/3330kgs |
30.5FPM/9.3MPM |
4 |
1058lbs/480kgs |
209FPM/64MPM |
6200lbs/2812kgs |
36.1FPM/11MPM |
5 |
922lbs/450kgs |
223FPM/68MPM |
5500lbs/2490kgs |
37FPM/11.3MPM |
|
|
液壓絞盤尺寸 |
|

|
|
標準配件 |

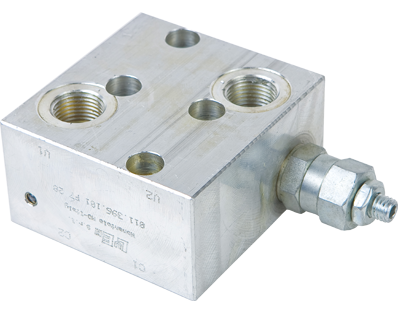

中心閥 TA-0918 |
接頭 TA-0928 |

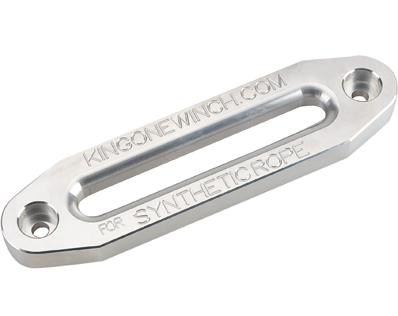

鋁導繩器 TA-0921 |

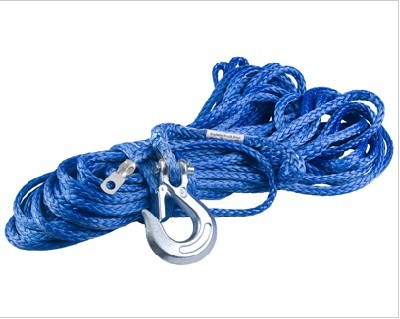

尼龍繩 TA-1107 |
鉤頭 TA-0401 |
安裝用五金件組 |
拉手帶 |
可選配件 |
高壓管 TA-0929 |
底板 TA-0927 |
|
液壓絞盤標準包裝 |
凈重 :31.5kgs |
毛重 :35kgs |
紙箱規格 : 570×245×305 mm |
|
|
|
|
|
