ATV絞盤-ATV-3000C SR |
|
|
- 永磁直流馬達高轉矩驅動,低電流輸出。
- 三段游星齒輪組結構堅固及傳動效率高。
- 剎車采用平板制動。
- 絞盤之安裝及操作簡單,維修容易。
- 旋轉式離合器可輕易將鋼索快速拖出。
|
|
|
|
|
規格 |
線拉力:1363kgs/3000lbs |
電動絞盤馬達: 12V/1.0HP 24V/0.8HP |
齒輪機構: 三段傳動 |
減速比: 166:1 |
離合器: 旋轉內齒結構 |
尼龍繩規格: Φ4.2mm×15.2M |
索輪規格: Φ55mm×87.5mm |
|
線拉力 |
尼龍繩層數 |
最大拉力 |
1 |
3000lbs/1363kgs |
2 |
2590lbs/1170kgs |
3 |
2270lbs/1030kgs |
4 |
2030lbs/920kgs |
5 |
1830lbs/830kgs |
|
線速度及電流(以索輪第一層尼龍繩為基準) |
負載 |
線速度 |
驅動電流(12V) |
驅動電流(24V) |
空載 |
24FPM/7.3MPM |
25 |
13 |
500lbs/230kgs |
19FPM/6MPM |
50 |
27 |
1000lbs/450kgs |
15FPM/4.6MPM |
85 |
45 |
1500lbs/680kgs |
13.5FPM/4.2MPM |
105 |
53 |
2000lbs/900kgs |
11.4FPM/3.5MPM |
118 |
60 |
2500lbs/1140kgs |
10.2FPM/3.1MPM |
160 |
90 |
3000lbs/1363kgs |
8.2FPM/2.5MPM |
188 |
110 |
|
|
尺寸 |
|

|
|
電動絞盤標準配件 |

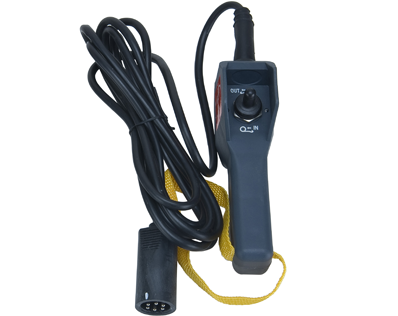

手柄控制器組 TA-0508 |

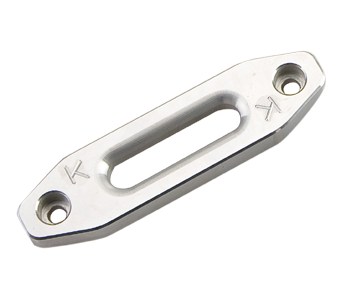

電動絞盤專用導繩器 TA-0923 |
控制組 TA-0510 |
拉索帶 |

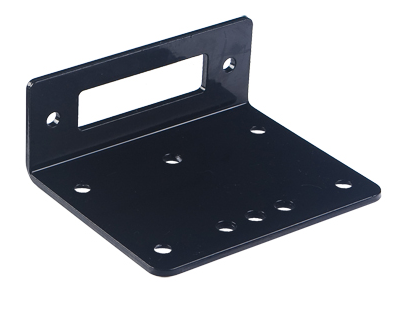

底座 TA-0303 |
安裝用五金件組 |
尼龍繩和鉤頭 |
|
|
包裝 |
凈重 : 9.67kgs |
毛重 : 11.64kgs |
紙箱規格 : 390×209×235 mm |
|
|
|
|
|
